Pregunta GeoRas / HEC-RAS

Buenas tardes Profesor, como andamos?

Mira resulta que estoy liado con el GeoRas con el ejercicio que nos dejaste para delimitar la zona de inundación de un sitio, con el que aprendemos a utilizar el GeoRas.

Pues resulta que no me sale bien el ejercicio. Me he quedado en la parte de importar los datos para que los pueda leer en el HEC-RAS. Resulta que lo he importado pero al abrirlo en el HEC-RAS y abrir las secciones solo me salen solo como la mitad de la sección. Le he estado dando vueltas mirando cosas, cambiando, repasando pero no hay manera de que consiga dar con el problema.

Adjunto te mando los archivos para ver si tu me pudieras hacer el favor de echarle un ojo y ver donde puede que este el fallo...

Gracias!!

Un saludo!



Respuesta

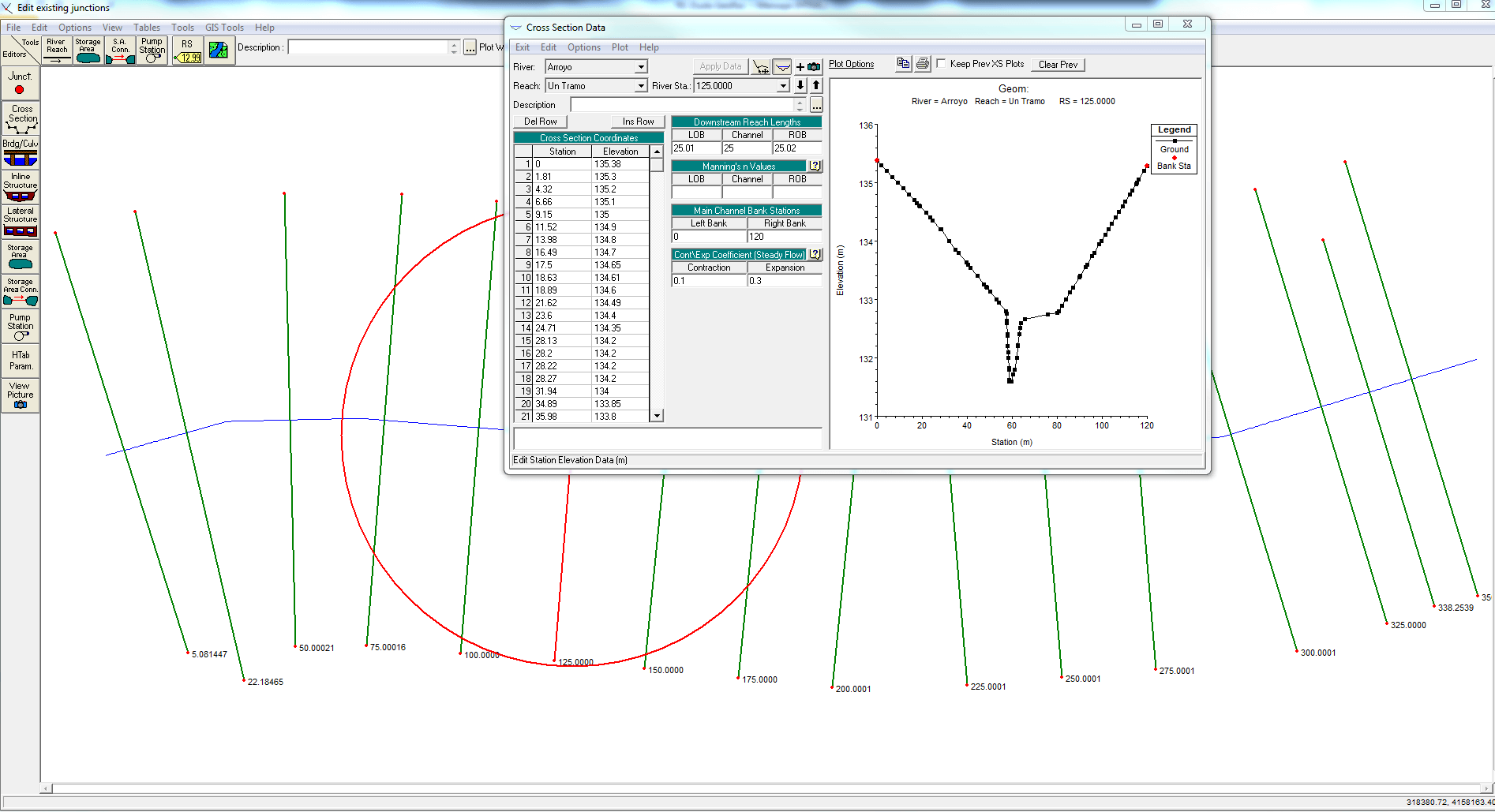

Buenos días. Vamos a ir por partes… Me has mandado dos archivos exportados de Arcgis a HecRas. El primero de ellos que se llama GIS2RAS.RAS Import no funciona bien. Sale una línea recta y no salen secciones por lo que parece que ha sido un fallo en la exportación. Sin embargo, tienes otro archivo llamado GIS2RASCB.RASImport que ese si funciona bien y he conseguido exportarlo viéndose sin ningún tipo de problemas las secciones exportadas tal como puedes ver en la imagen que te adjunto.

Pregunta

Hola Profesor de GeoRas buenas tardes!!

Ya he visto que a mi también me funciona...no se como no me di cuenta de utilizar el otro. Será lo típico que te empeñas en una cosa y que no te das cuenta de que la solución la tienes delante jejeje.

Que ahora resulta que me da otro error el GeoRas. En el punto en que tenemos que dar a "Read RAS GIS Export file" para que nos salgan las capas de la zona de estudio a mi el GeoRas no me da esa opción, solo me da la opción de "Import RAS Data". Y luego le he dado a la opción de "Water Surface Generation" y me sale el siguiente error. (Adjunto pantallazo de las dudas expuestas)

También te envío adjunto los archivos para que les eches un vistazo y me comentes donde he metido la pata.

Muchas gracias!!

Un saludo!!

Alumno

Respuesta

Buenos días Alumno

No será ni la primera ni la última vez que nos volvemos locos por una cosa aparentemente fácil… pues no me han pasado a mi cosas así jeje. En cuanto al fallo del Hec-GeoRas. Estas utilizando la versión 4.3 del programa. Yo personalmente prefiero la versión 4.2.93 que me suele dar menos problemas y después de probar las dos me gusta mucho más la antigua porque no me da problemas como te comento.

En cuanto al problema que tienes ya te comento que el paso de Hec-ras a Arcgis es uno de los que más fallan y más problemas suele dar y muchas veces cuesta saber porque… Te doy unas pautas para que evite ese tipo de problemas.

1 No utilices una ruta muy larga para guardar ni el Hec-Ras ni el Arcgis. Mientras más corta sea la ruta menos posibilidades de fallos hay.

2 Guárdalo con una sola palabra y sin tildes. En cuanto tengas un acento en la ruta donde hayas guardado el Arcgis o el Hec-Ras suele dar ese tipo de errores. Aquí sí he visto que tienes en la ruta una tilde. Esa tilde tienes que eliminarla de la ruta para que descartar ese error.

3. Sigue los pasos del video y a la hora de exportar al Hec-Ras y ejecutes la opción Layer Setup, no cambies nada en la ventana aunque veas cosas extrañas.

Espero que te sirva de ayuda.

Un saludo.

Profesor
